6-kytkentä
Aloitin kytkennän kytkemällä ensiksi kytkimet seinään 1m korkeuteen maasta, sitten kiinnitin jakorasian ja pistorasian seinään, sekä lampum ruuvasin kattoon. Seuraavaksi laitoin kytkimiltä MMJ 3X1,5 johdot jakorasialle, valaisimelta MMJ johdon jakorasialle,keskukselta MMJ johto jakorasialle, sekä pistorasialta keskukselle MMJ johto. Kiinnitin johdot naulakiinnikkeillä ja mittasin kiinikevälit tasaisiksi. lisäksi kuorin johtojen päät strippereillä ja johdot kuorin putkijokarilla.
Kytkimissä kiinitin vaiheen L- kohtaan, mustan vasempaan lähtöön ja harmaan oikeaan lähtöön.

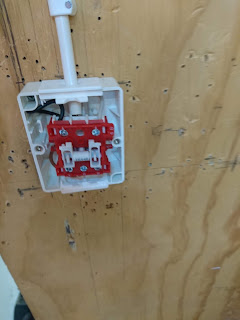

Kytkin valmiina seinään kiinnitettynä.
Valaisin valmiina kytkettäväksi.
Jakorasialla johdot menevät seuraavasti: Suojamaat samaan, nollajohtimet samaan, lampun ruskea vaihe sekä vasemman kytkimen ruskea vaihe samaan, keskuksen ruskea vaihe ja toisen kytkimen ruskea vaihe samaan, vasemman kytkimen harmaa ja oikean kytkimen musta sekä vasemman kytkimen musta ja oikean harmaa johto samaan. Kiinnitin nämä käyttäen WAGOJA.
Keskuksella johdot menevät näin.
Eristysresistanssin mittaus ja suojamaan jatkuvuuden mittaus tulokset.
Kytkentä valmiina testattavaksi.
Kytkentä toimi hyvin ja opin miten yksi lamppu saadaan toimimaan kahdella kytkimellä.
Tarvikeluettelo 6-kytkentä.
Aloitin kytkennän kytkemällä ensiksi kytkimet seinään 1m korkeuteen maasta, sitten kiinnitin jakorasian ja pistorasian seinään, sekä lampum ruuvasin kattoon. Seuraavaksi laitoin kytkimiltä MMJ 3X1,5 johdot jakorasialle, valaisimelta MMJ johdon jakorasialle,keskukselta MMJ johto jakorasialle, sekä pistorasialta keskukselle MMJ johto. Kiinnitin johdot naulakiinnikkeillä ja mittasin kiinikevälit tasaisiksi. lisäksi kuorin johtojen päät strippereillä ja johdot kuorin putkijokarilla.
Kytkimissä kiinitin vaiheen L- kohtaan, mustan vasempaan lähtöön ja harmaan oikeaan lähtöön.
Kytkin valmiina seinään kiinnitettynä.
Valaisin valmiina kytkettäväksi.
Jakorasialla johdot menevät seuraavasti: Suojamaat samaan, nollajohtimet samaan, lampun ruskea vaihe sekä vasemman kytkimen ruskea vaihe samaan, keskuksen ruskea vaihe ja toisen kytkimen ruskea vaihe samaan, vasemman kytkimen harmaa ja oikean kytkimen musta sekä vasemman kytkimen musta ja oikean harmaa johto samaan. Kiinnitin nämä käyttäen WAGOJA.
Keskuksella johdot menevät näin.
Eristysresistanssin mittaus ja suojamaan jatkuvuuden mittaus tulokset.
Kytkentä valmiina testattavaksi.
Kytkentä toimi hyvin ja opin miten yksi lamppu saadaan toimimaan kahdella kytkimellä.
Tarvikeluettelo 6-kytkentä.
