5-Kytkentä Työsali

5. Kytkentä.


Ensimmäisenä kiinnitin kytkimen metrin korkeuteen ruuvimeisselillä, jonka jälkeen laitoin jakorasian kiinni ja aloin laittamaan johtoa, sekä mittaamaan kiinnikevälejä johdolle. Välit olivat 5cm jakorasiasta, sekä kytkimestä ja noin 20cm olivat muut välit.
Kiinnitin kiinnikkeet lyömällä ne vasaralla seinään oikeisiin kohtiin.



Seuraavaksi kiinnitin pistorasian seinään ruuveilla ja kiinnitin johdon pistorasialta keskukselle ruuvikiinnikkeillä. Sen jälkeen kuorin johdon päästä ja yhdistin vaiheen vaiheeseen, suojamaan ja nollajohtimen pistorasiaan.


Seuraavaksi kiinnitin kaksi valaisinta, sekä kiinnitin suojamaan,nollajohtimen ja vaiheen valaisimeen. Valaisimista laitoin johdot menemään jakorasialle, johdot kiinnitin ruuvikiinnikkeillä käyttäen vasaraa ja valaisimet ruuvasin kattoon, johdot kuorin putkijokarilla ja johtimien päät strippereillä.


Seuraavassa vaiheessa kiinnitin kaikki suojamaat samaan, nollajohtimet samaan, kytkimen vaiheen keskuksen vaiheen kanssa sekä lampuilta tulevat vaiheet kytkimeltä tulevan harmaan ja mustan johdon kanssa. Käytin WAGOJA johtimien kiinnitykseen.


Mittasin suojamaan jatkuvuuden ja eristysresistanssiksi sain 199.

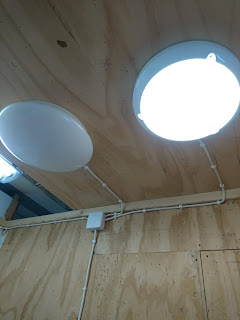

Lopussa testasin kytkentää ja se toimi niinkuin pitikin kummatkin lamput paloivat ja paloivat myös eri aikoihin. Työssä opin tekemään paremmin ja mittaamaan eristysresistanssin sekä suojamaan jatkuvuuden.




Tarvikeluettelo 5-kytkentä.
