JOHTOKANAVA

Johtokanava työ.


Aloitin työn kuorimalla datajohdot hellästi ja pyöritin hiljaa eriväriset johdot toisistaan pois. Tämän jälkeen kiinnitin haalean vihreän ja vihreän oikeaan yläkulmaan, haalean oranssi ja oranssi oikea alakulma, haalean ruskea ja ruskea vasempaan yläkulmaan sekä tummansinisen ja haalean sinisen vasempaan alakulmaan. Kiinnitin toisessa saman lailla.

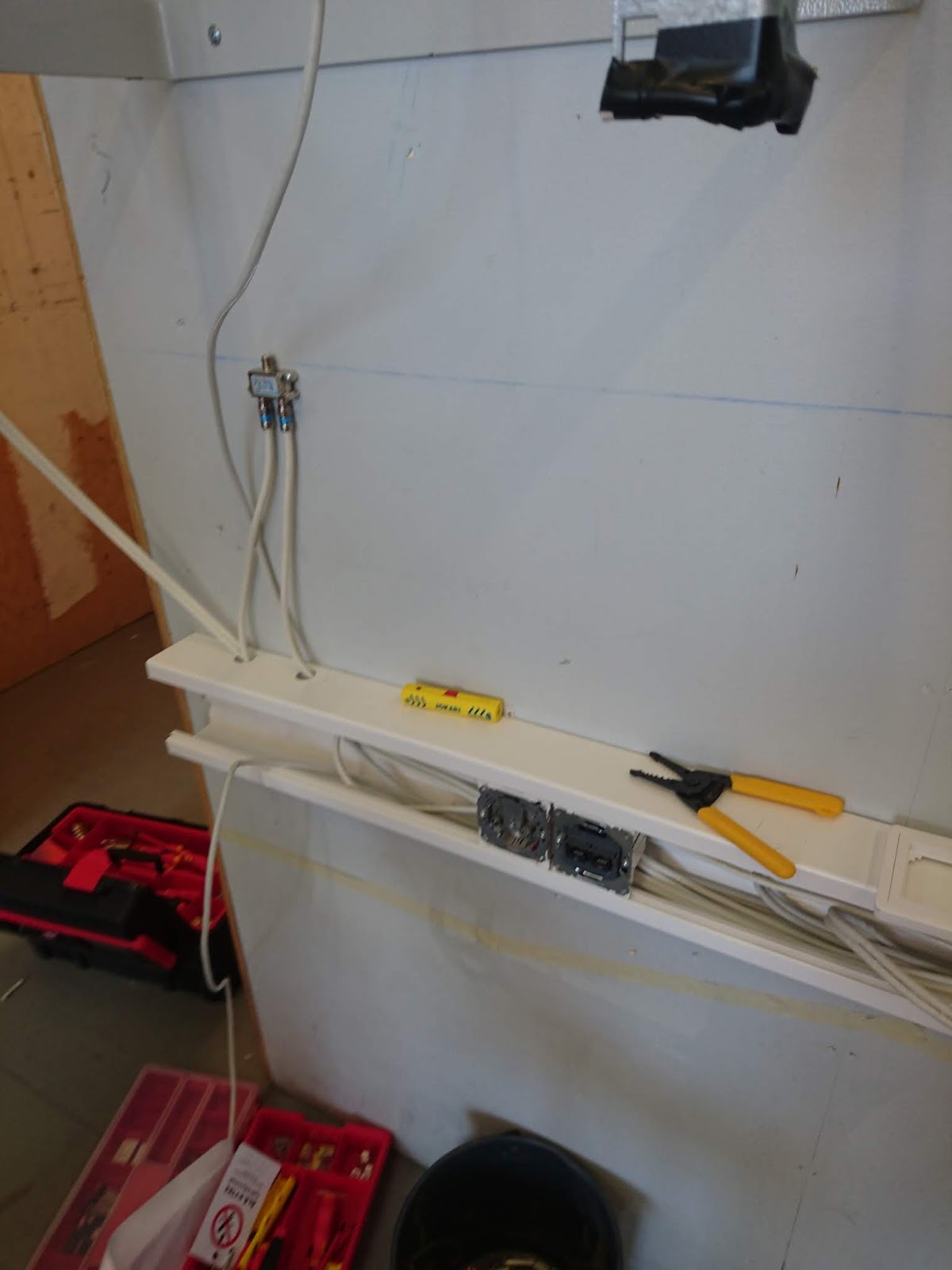

Seuraavaksi kuorin johtoa ja kiinnitin ne samanlailla kuten ylemmässä kuvassa näkyy.  Alemmassa kuvassa toinen ylemmän kuvan johto tulee toiselle rasialle ja toinen menee toiselle mitä ei kuvassa vielä näy. Johdosta kuorin vaippaa 9mm ja kupari lankaa näkyi noin 7mm verran. Kiinitin johdon painamalla sen tiettyyn kohtaan ja ruuvaamalla sen kiinni.




Toinen puoli tehtiin samanlailla kuin oikeakin.

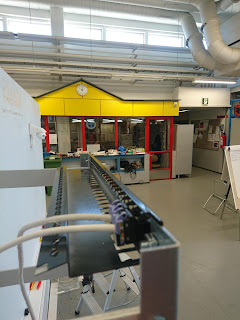

Johdot kiinnitettiin kahteen eri lähtöön.




Työ tuli valmiiksi ja kaikki sujui hyvin. Työssä opin kytkemään datakaapeleita ja tekemään johtokanavan.
