MPLM Kytkentä TYÖSALI

MPLM Kytkentä

Ensimmäisenä työn alussa kiinnitin kytkimen ja jakorasian seinään ja valaisimen kattoon. Tämän jälkeen laitoin johdot kytkimeltä jakorasialle, valaisimelta jakorasialle, sekä keskukselta jakorasialle AP12.


Seuraavassa vaiheessa kiinnitin Ruskean johdon L- kohtaan, siniseen laitoin mustan teipin molempiin päihin sillä se toimi apuvaiheena ja suojamaan laitoin B kohtaan kytkimellä.


Kytkin valmiina.

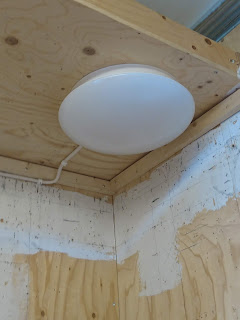

Seuraavaksi laitoin valaisimen ja kytkin johdot sen sisällä oikeisiin kohtiin.

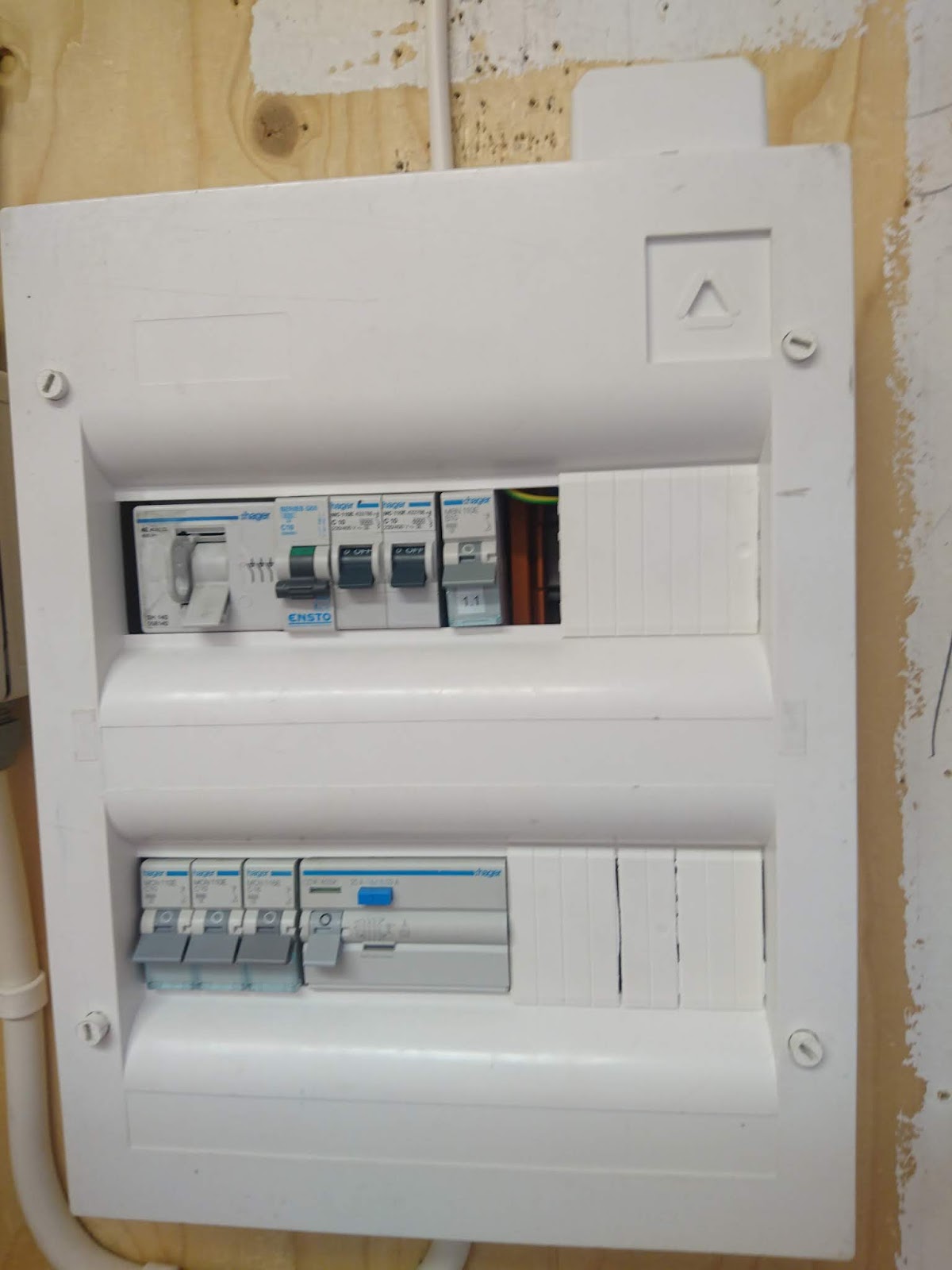

Keskuksella johdot menevät näin.





Kiinnitin johdot jakorasian sisällä saman tapaisesti kuin 1. Kytkennässä.



MPLM-kytkentä valmis. Opin kytkennässä käyttämään erilaista jakorasiaa ja tekemään uuden kytkennän hieman erilaisilla johdoilla. Unohdin ottaa kuvan kun lamppu paloi.


MPLM tarvikelista.
